Группа фитингов |
Описание |
Виды |
|
Муфты
Соединители
Переходники
|
Это детали цилиндрической формы, используются для стыковки ровных участков полипропиленовой трубы.
|

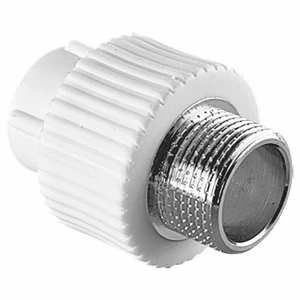

Переход на наружную резьбу
Переход на внутреннюю резьбу
Цельная муфта
Переходная муфта внутренняя/наружная
Переход под ключ на внутреннюю резьбу
Переход под ключ на наружную резьбу
Муфта с накидной гайкой
Муфта с накидной гайкой с переходом на "евроконус"
Муфта с накидной гайкой с переходом на "конус"
Фитинг для коллектора с переходом на PEX
Муфта разъемная для пайки
Муфта разъемная с переходом на внутреннюю резьбу
|
|
Штуцеры
|
Это деталь под ответную гайку или резьбу для соединения полипропиленовых труб с системами из другого материала.
|
Штуцер под накидную гайку
Штуцер накидной
|
|
Уголки
Угольники
Отводы
Водорозетки
|
Это приспособления из полипропилена для стыковки ровных участков трубы, корректировки ее направления, подсоединения другого оборудования, разделения системы.
|
Угольник 90º
Угольник с переходом на внутреннюю резьбу
Угольник с переходом на наружную резьбу
Водорозетка с внутренней резьбой
Водорозетка с наружной резьбой
Уголок с накидной гайкой
Уголок на 45º
Планка с водорозетками
|
|
Обводы
|
Обводы применяются, когда две трубы пересекаются и нужно, чтобы одна труба обогнула другую.
|
Длинный обвод с муфтами
Короткий обвод с муфтами
Гладкий обвод
|
|
Крестовины
|
Это фитинги для связки четырех труб.
|
Обычная крестовина
Компланарная крестовина
Двухплоскостная крестовина
|
|
Тройники
|
Это детали для ответвления труб от основной линии.
|
Тройник с переходом на внутреннюю резьбу
Тройник с переходом на наружную резьбу
Тройной переходник

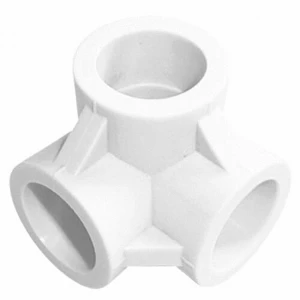

Двухплоскостный тройник
|
|
Коллекторы
|
Это фитинги с определенным количеством отводов (2, 4, 6 и более).
|
Тройник коллекторный
Коллекторный тройник с шаровым краном
Полипропиленовый коллектор с кранами
|
|
Заглушки
Пробки
Колпаки
|
Это элементы для монтажа и испытания части системы, когда к системе подключены не все краны и приборы.
|
Концевая заглушка
Полипропиленовая пробка
|
|
Фильтры
|
Это ответвление на ровном участке трубы с внутренней металлической резьбой, в которую вкручен сетчатый цилиндр, перекрывающий пропускной канал. В фильтр попадает ржавчина, мусор, налет и пр.
|
|
Компенсаторы
|
Это участок трубы с петлей. Он устанавливается на длинных трубопроводах (вертикально, горизонтально). Устройство компенсирует линейное расширение и сужение.
|
|
Обратные клапаны
|
Это фитинги в пластиковом корпусе, содержащие клапан, который препятствует обратному оттоку жидкости. Например, их устанавливают после насоса, они препятствуют ходу воды обратно в скважину, если помпа остановится.
|
|
Крепления
|
Это хомуты, обжимные полукруглые захваты, кронштейны, клипсы. Нужны для фиксации труб и фитингов к стене/полу.
|
|
Шаровые краны
|
Это краны с наружным корпусом из полипропилена. Рычаг позволяет регулировать скорость прохода воды по трубе либо временно отсекает часть контура системы.
|
|
Вентили
|
Это устройства для регулировки пропускной способности узла либо перекрытия канала. Оно имеет кран-буксу или грун-буксу.
|
